漏电保护器结构原理和分类
作为一名电气设备操作、维修人员，要用好漏电保护器，必须对它有足够的了解和认识，只有精通它的原理、结构、分类，才能做到灵活使用、正确使用、安全使用。
检测元件：检测元件可以说是一个零序电流互感器。被保护的相线、中性线穿过环形铁心，构成了互感器的一次線圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。如果发生了漏电，相线、中性线的电流向量和不等于零，就使N2上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。 定理：零序互感器遵循的电路定理为基尔霍夫电流定律，也称为节点电流定律，内容是：电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和；也可以描述为，在任一瞬问，通过电路中任一不包含电源的假设封闭面（节点、负载）的电流代数和为零。
作用：当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。
1.装设范围：必须安装漏电保护器（漏电开关）的设备和场所有：
（1）移动式电气设备及手持式电动工具或直接接触人体的电气设备；
（2）安装在潮湿、强腐蚀性等恶劣场所的电气设备；
（3）建筑施工工地的电气施工机械设备；
（4）暂设临时用电的电器设备；
（5）一般的插座回路；
（6）游泳池、喷水池、浴池的水中照明设备；
（7）安装在水中的供电线路和设备。
（l）由于漏电保护器是信号触发动作的，那么在其它电磁干扰下也会产生信3.号触发漏电保护器动作，形成误动；
（2）当电源开关合闸送电时，会产生冲击信号造成漏电保护器误动；
（3）多分支漏电之和可以造成越级误动；
（4）中性线重复接地可能造成串流误动。
4. 漏电保护器拒动作情况分析：从技术原理上分析，漏电保护器也存在可能产生拒动的技术误区。
（1）当中性线产生重复接地时，会使漏电保护器产生分流拒动，而中性线重复接地点是很难找到的。
（2）当电源缺相，所缺相又正好是漏电保护器的工作电源时，会产生拒动。
其三，由于中性点接地，当人身触电时，会立即产生很大的电击流，对人的生命威胁非常大，即使有漏电保护器也是先遭电击，再动作保护，如果动作迟缓或失灵，后果会更加严重。
其四，由于中性点接地，电网对地分布电容接在回路中，会加大开关合闸时的对地冲击电流，造成误动。
其五，由于中性点已经接地，中性线发生重复接地很难被发现，中性线重复接地会使漏电保护器发生分流拒动和串流误动。
1)当发生人体单相触电事故时（这种事故在触电事故中几率最高），即在漏电保护器负载侧接触一根相线（火线）时它能起到很好的保护作用。

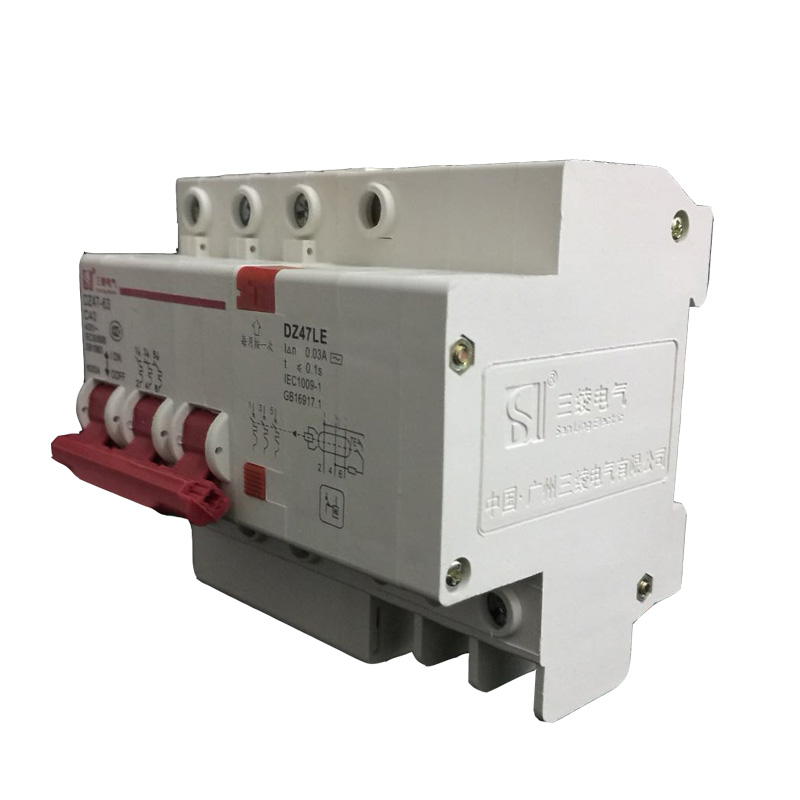

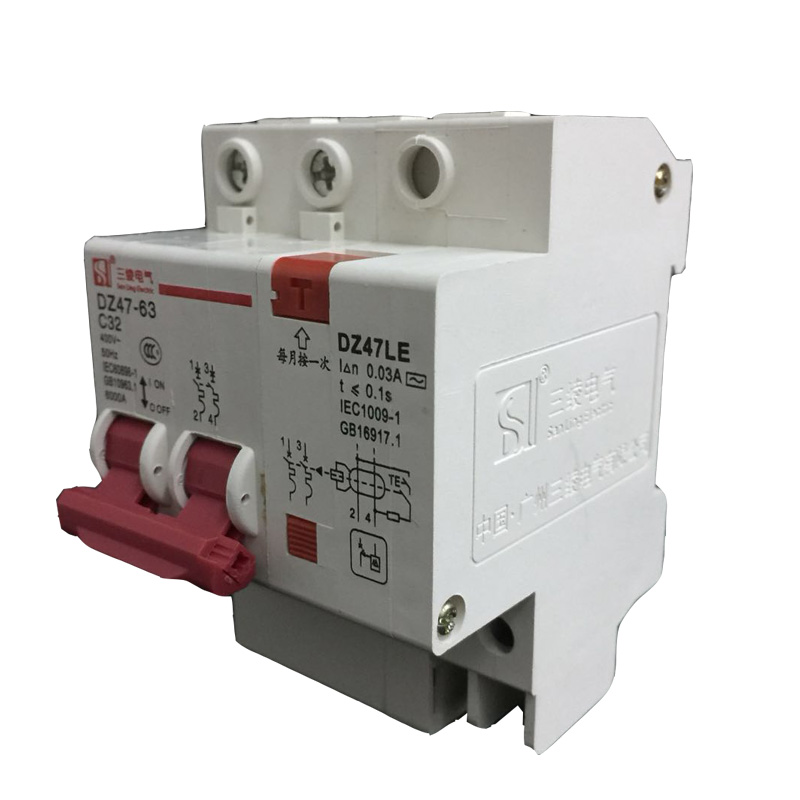

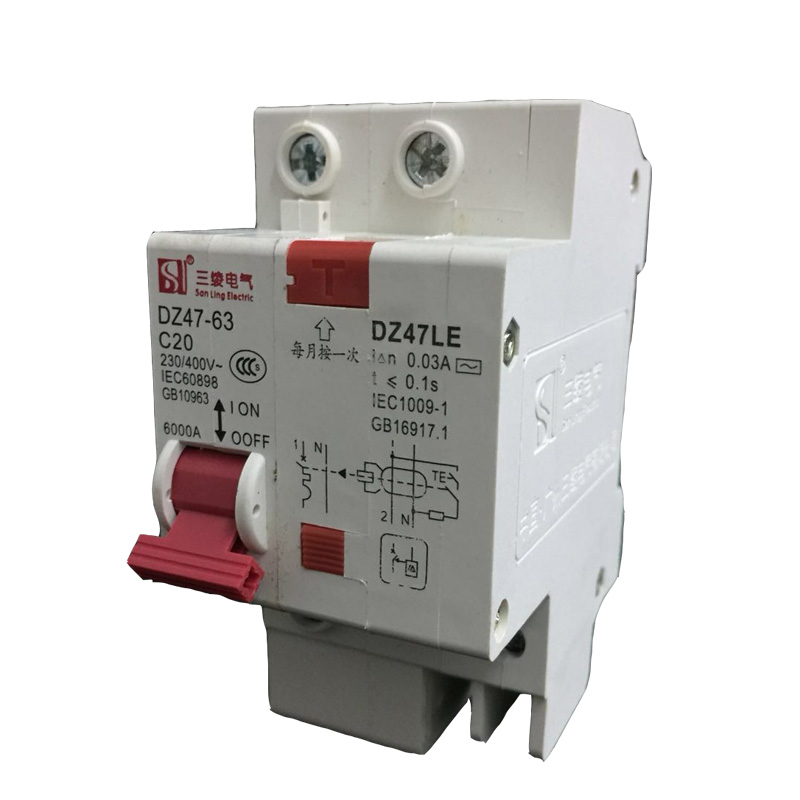

漏电保护器，简称漏电开关，又叫漏电断路器，主要用在电路中，当设备发生漏电故障时保护人身安全，防止触电事故的发生，同时，也具有过载和短路保护功能。漏电保护器按其动作信号类型分为电流型漏电保护器和电压型漏电保护器。
检测元件：检测元件可以说是一个零序电流互感器。被保护的相线、中性线穿过环形铁心，构成了互感器的一次線圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。如果发生了漏电，相线、中性线的电流向量和不等于零，就使N2上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。 定理：零序互感器遵循的电路定理为基尔霍夫电流定律，也称为节点电流定律，内容是：电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和；也可以描述为，在任一瞬问，通过电路中任一不包含电源的假设封闭面（节点、负载）的电流代数和为零。
作用：当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。
1.装设范围：必须安装漏电保护器（漏电开关）的设备和场所有：
（1）移动式电气设备及手持式电动工具或直接接触人体的电气设备；
（2）安装在潮湿、强腐蚀性等恶劣场所的电气设备；
（3）建筑施工工地的电气施工机械设备；
（4）暂设临时用电的电器设备；
（5）一般的插座回路；
（6）游泳池、喷水池、浴池的水中照明设备；
（7）安装在水中的供电线路和设备。
2.漏电保护器正常动作：电网确有接地时，漏电保护器正常动作。在这种正常动作中，因电网老化、气候环境变化，电网产生接地点引起的动作占绝大多数，而因人身触电引起的动作则是极少数。
（l）由于漏电保护器是信号触发动作的，那么在其它电磁干扰下也会产生信3.号触发漏电保护器动作，形成误动；
（2）当电源开关合闸送电时，会产生冲击信号造成漏电保护器误动；
（3）多分支漏电之和可以造成越级误动；
（4）中性线重复接地可能造成串流误动。
4. 漏电保护器拒动作情况分析：从技术原理上分析，漏电保护器也存在可能产生拒动的技术误区。
（1）当中性线产生重复接地时，会使漏电保护器产生分流拒动，而中性线重复接地点是很难找到的。
（2）当电源缺相，所缺相又正好是漏电保护器的工作电源时，会产生拒动。
5. 漏电保护器误动作、拒动作原理分析： 由以上可以看出，漏电保护器在实际使用中发生的频动、拒动问题，既有客观环境和管理的原因，也有漏电保护器本身技术上的误区。
其一，由于中性点接地，电网相线的支撑物常年承受相电压，因而支撑物被击穿，形成电网接地点，造成泄漏，引起漏电保护器频动。
其二，由于中性点接地，当相线偶尔接地时，会立即产生很大的泄漏电流，不仅增大电损，易引起火灾，更会加剧漏电保护器的频动。其三，由于中性点接地，当人身触电时，会立即产生很大的电击流，对人的生命威胁非常大，即使有漏电保护器也是先遭电击，再动作保护，如果动作迟缓或失灵，后果会更加严重。
其四，由于中性点接地，电网对地分布电容接在回路中，会加大开关合闸时的对地冲击电流，造成误动。
其五，由于中性点已经接地，中性线发生重复接地很难被发现，中性线重复接地会使漏电保护器发生分流拒动和串流误动。
1)当发生人体单相触电事故时（这种事故在触电事故中几率最高），即在漏电保护器负载侧接触一根相线（火线）时它能起到很好的保护作用。
2)由于漏电保护器的作用是防患于未然，电路工作正常时反映不出来它的重要，往往不易引起大家的重视。 安全无小事，用电要谨慎。
作为用户，我们要多了解用电常识，切实保护好自己的人身安全；作为一名电气工作人员，要把个人安全和他人用电安全放到同一个层面，认真对待，严格按照电气规范进行施工和操作，保障好自己和用户的人身安全，这样才能成为一名合格的电气技术人员。
